单片机及开发板的认识

一、单片机介绍

  • 单片机，英文Micro Controller Unit，简称MCU
  • 内部集成了CPU、RAM、ROM、定时器、中断系统、通讯接口等一系列电脑常用硬件功能
  • 单片机的任务是信息采集（依靠传感器）、处理（依靠CPU）和硬件设备（例如电机、LED等）的控制
  • 单片机跟计算机相比，单片机算是一个袖珍版计算机，一个芯片就能构成完整的计算机系统。但在性能上，与计算机相差甚远，但单片机成本低、体积小、结构简单，在生活和工业控制领域大有所用
  • 同时，学习使用单片机是了解计算机原理与结构的最佳选择

二、STC89C52单片机

  • 所属系列：51单片机系列
  • 公司：STC公司
  • 位数：8位
  • RAM：：512字节
  • ROM：8K（Flash）
  • 工作频率：12MHz（本开发板使用）
image-20210320131024124

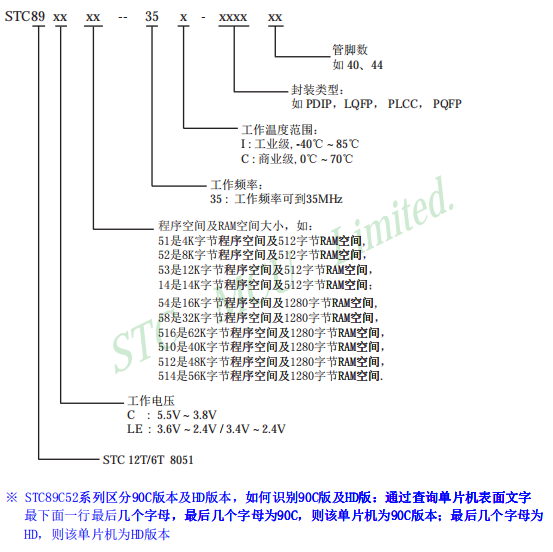

三、命名规则

image-20210320131727246 image-20210320144728702

3.1 封装类型

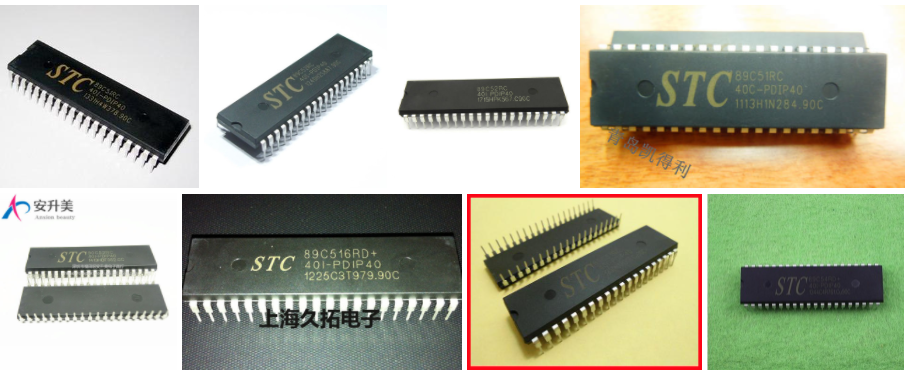

  • PDIP

    image-20210320132215309

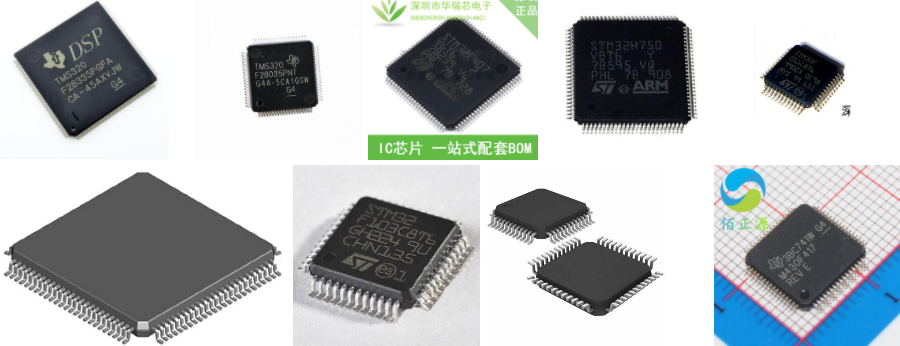

  • LQFP

    image-20210320132248254

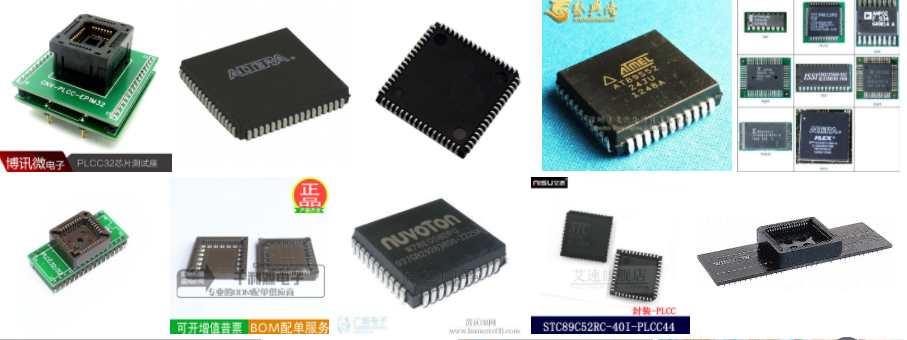

  • PLCC

    image-20210320132337683

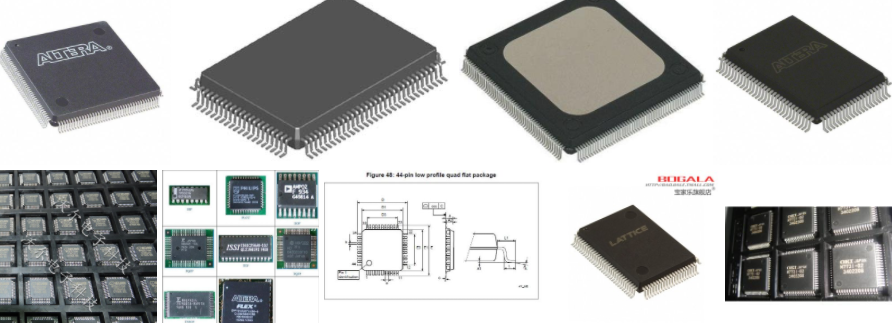

  • PQFP

    image-20210320132536515

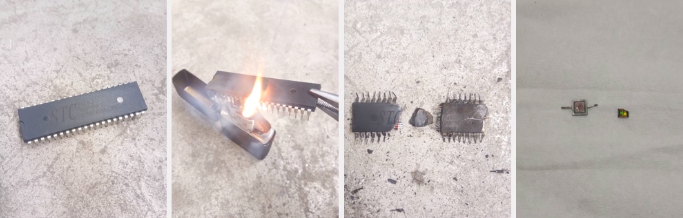

四、单片机内部拆解

image-20210320132845774

单片机内部的硅芯片其实很小，如图四；外面黑色部分的其实是塑料，里面藏着许多导线，连接至内部的硅芯片。

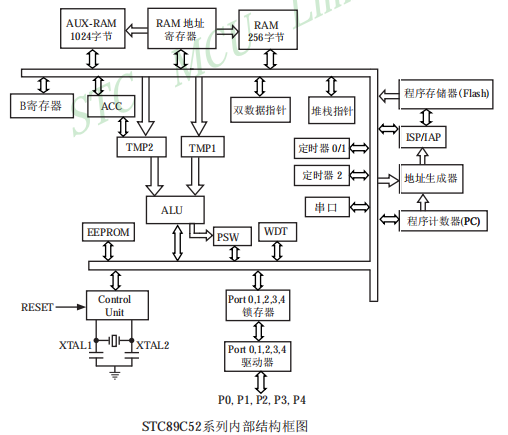

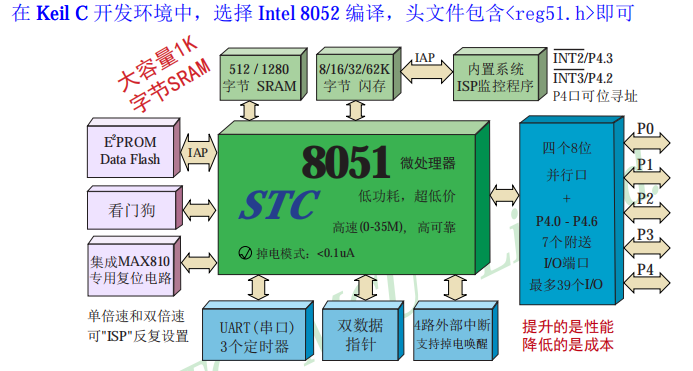

五、单片机内部结构图

image-20210320133813397 image-20210320133854421

六、单片机管脚图

  • STC89C52系列90C版本管脚图

image-20210320134053264

如何识别90C版及HD版：通过查询单片机表面文字最下面一行最后几个字母，最后几个字母为90C，则该单片机为90C版本；最后几个字母为HD，则该单片机为HD版本。

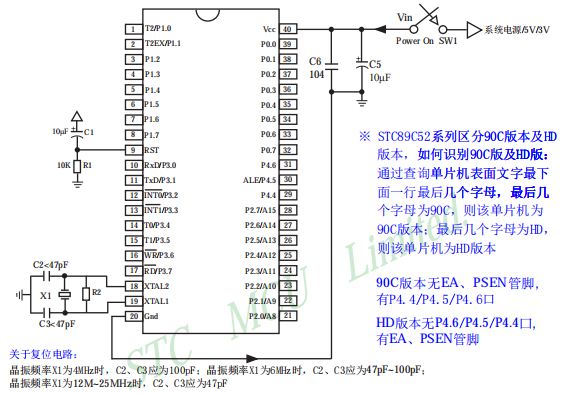

七、STC89C52单片机最小应用系统

image-20210320144856502

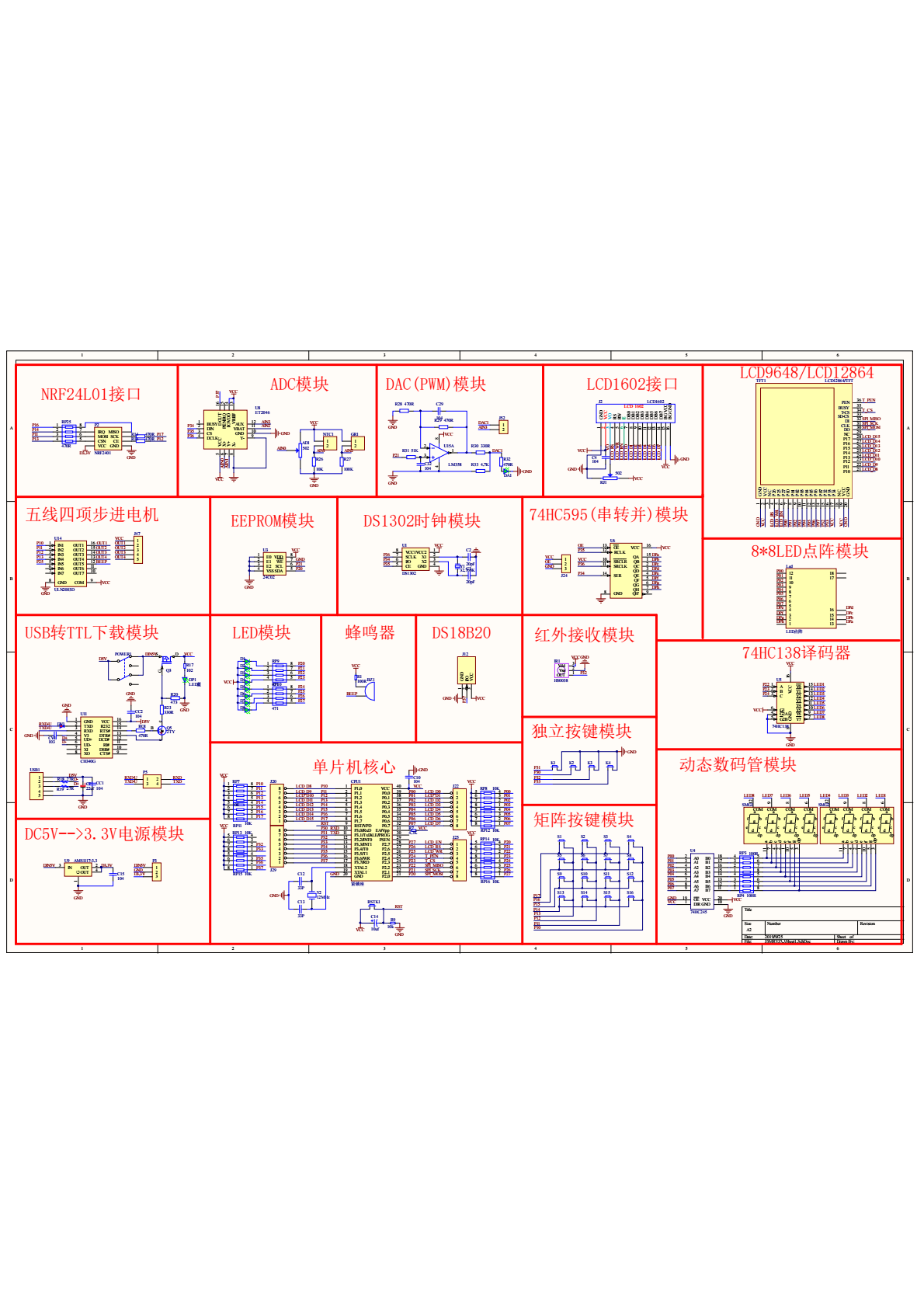

八、51单片机开发版原理图

普中51-单核-A3&A4开发板原理图 [原始大小]
